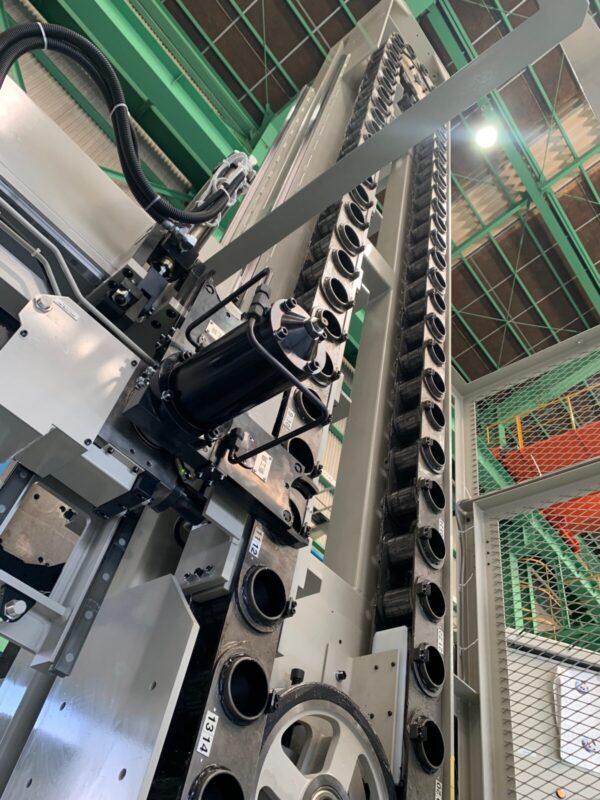

特徴：水平・垂直方向の工具位相対応 Ｌ形ツインアーム仕様のATC装置です。
垂直方向の主軸と水平方向のチェーンタイプマガジンの工具交換を可能にするため、チェンジアームユニットを９０度倒す仕様とし、これにより主軸とマガジンの工具方向を同じにする必要がなくなり省スペース化やレイアウトの自由度が増しました。
またチェンジアームユニットがクロスレールに追従するので、工具交換のために主軸が交換位置まで移動することなく、工具交換の時間短縮になります。
仕様概要
| 工具シャンク形状 | MAS-403 BT50 |
|---|---|
| プルスタッド | MAS 403 P50T-2 |
| 工具最大径 | 回転工具 Φ250mm 旋削工具 特殊 |
| 工具最大長さ | G.L（ゲージライン）から460mm |
| 工具最大質量 | 回転工具 30㎏ 旋削工具 50㎏ |
| 工具収納本数 | 60本 |
| 工具選択方式 | 固定番地（ランダム近回り） |
