横マシニングセンター用 ATC100本 BT40

特徴:カムユニット不使用の収納本数100本BT40仕様 ATC装置

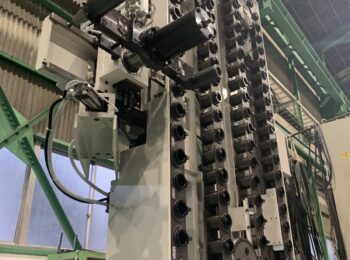

横型マシンニングセンター用収納本数100本BT40工具仕様のATC装置の紹介です。
チェンジアームユニットは、アームを前進後退させる機構と180°旋回させる機構があります。
また油圧シリンダー駆動で、アームの向きを主軸側・マガジン側に90°旋回させる機構があり、走行レール不使用によりATC装置自体をコンパクトにまとめています。

仕様概要

工具シャンク形状 MAS403 BT40
プルスタッド MAS P40T-1
工具最大径 Φ90mm(連続)Φ125mm(両隣接空時)
工具最大長さ G.L(ゲージライン)から400mm
工具最大質量 7㎏ 但しG.Lからのモーメントは8.8N.m以内
工具収納本数 100本
チェンジアームユニット駆動方式 油圧
マガジン駆動方式 サーボモーター
