ガントリーローダー

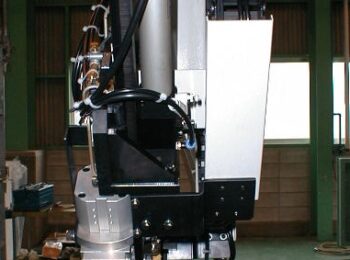

ドライブシャフト搬送用ローダー

特徴:ダブルハンド方式でローダーサイクルタイムを短縮しています。

自動車用ドライブシャフト加工ラインの搬送用ローダーです。
ワークハンドリング仕様としては、搬入・搬出ハンドを単独で持ち、
V字型にワークを移動させることでローディング・アンローディングを行ないます。

仕様概要

走行(X軸)ストローク 2,212mm
      最高速度 120m/min
      駆動源 サーボモーター
      送り方式 ラック&ピニオン
上下(Z軸)ストローク 580mm
      最高速度 90m/min
      駆動源 サーボモーター
      送り方式 ラック&ピニオン
ワーク最大質量 3.0㎏
ハンド駆動 エアー 0.5MPa
