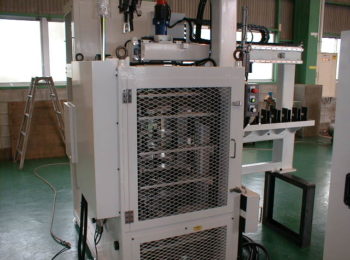

特徴:ワーク交換及び砥石交換仕様
ワークストッカーは、ATC装置の応用にてチェーン駆動を採用のため
機構が簡単で低価格・省スペース構造になっています。
砥石交換もローダー方式にて最大6個のストックにて行います。
自動化を図りました特殊専用装置です。
仕様概要
ワーク | 歯車 MAXΦ150mm 最大質量 10㎏ |
---|---|
ワークストック数 | 50個 |
ワークハンド | ダブルハンド式 エアーチャック |
ワークローダー走行 上下 | ラック&ピニオン方式 |
砥石 | MAXΦ250mm 最大質量10㎏ |
砥石ストック数 | 6個 |
砥石ハンド | シングルハンド方式 エアーシリンダー駆動 |
砥石ローダー 走行・上下 | ラック&ピニオン方式 上下軸エアーシリンダー |
