自動アタッチメント交換装置(AAC)

特徴:6個のアタッチメントと防塵カバーを本機の主軸と交換する装置です。

大型立旋盤用のAAC7(6+1)装置です。
6個のアタッチメントを旋回円板上に設けた専用受け台に配置し、サーボモーターにて交換位置に位置決めし、
自動交換します。
防塵カバーはAAC上部裏面に配置し、エアーシリンダーにてアタッチメント交換位置にスライドし、自動交換します。

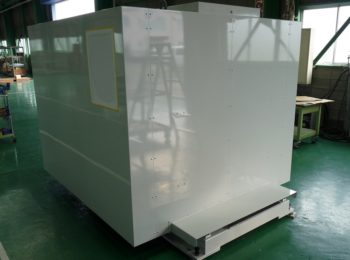

AAC本体は全体カバーと上部に設けたシャッターにより切粉あるいは切削水の侵入を防いでいます。

仕様概要

アタッチメント配列ピッチ径 Φ1,300mm
AACマガジン走行距離 st800mm
防塵カバー走行距離 st500mm
シャッター開閉距離 st700mm
AAC旋回駆動源 サーボモーター
駆動源 油圧 5MPa 空圧 0.5MPa
