砥石交換装置

門形平面研削盤用砥石交換装置

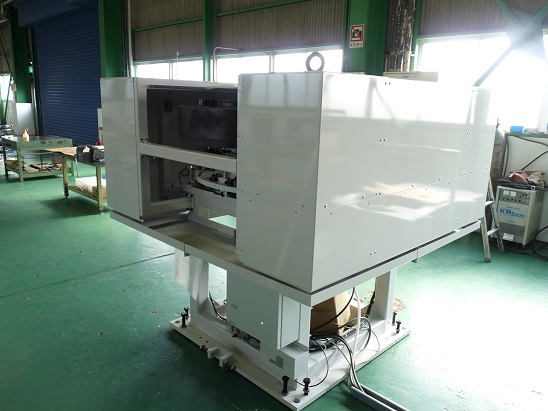

特徴:砥石ASSYを自動交換

4基の砥石ASSYを収納するドラムマガジンを備え、本機指令により任意の受け台を交換位置に割出します。
外周部全体にカバーを設け、上部に自動交換用開閉カバーがあります。
受け台は各砥石専用で、砥石フランジ着座検知及び一対の着座検知を設け、交換位置の砥石状態を確認しています。
交換位置以外の割出位置3ヶ所の上部に砥石清掃用のエアーブローノズルを設置しています。
本機の砥石交換時エアーブローに連動し各割出位置でエアーブローを行います。

仕様概要

砥石搭載数 4基(T1、T2、T3、T4)
砥石&砥石カバー最大寸法 Φ650mm×450mm
砥石最大質量 200㎏(砥石アッセンブリ+受け台)
AWCマガジン方式 平面回転型ドラムマガジン
AWCマガジン駆動方式 インバーター+ギヤードモーター
AWCマガジン割出方式 ドラム外周V溝位置決めピン打ち込み方式
駆動源 空圧 0.4MPa
