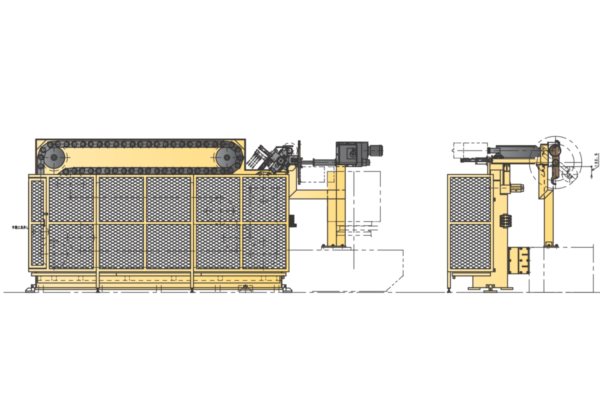

特徴：2つのアーム搭載によりATC時間削減！
チェーンタイプマガジンのATC装置では収納本数が多くなると呼び出した工具が交換位置に到達するまで時間を要します。これを解消するために中間アーム(シングルアーム)を搭載しています。
中間アームはマガジンとATCアーム(ダブルアームの)間を取り持つ役目をしています。中間アームはATCアームの動作とラップしてマガジンとの工具着脱が可能なためATC時間の短縮＝非切削時間の短縮につながります。
また、本装置の事例でいえばATCアームの動作はカムユニットを使用していますので油圧駆動に比べATC時間は短い仕様となっています。
仕様概要
| 工具収納本数 | 180本 |
|---|---|
| 工具規格 | BT50 |
| 工具最大径(隣接有) | Φ135mm |
| 工具最大径(隣接無) | Φ260mm |
| 最大工具長 | 450mm |
| 最大工具質量 | 20kg |
| マガジンチェーンピッチ | 140mm |
| マガジン旋回 | サーボモーター駆動 |
| シングルアーム(中間アーム) | 油圧駆動 |
| ダブルアーム(ATCアーム) | 電動モーター(カムユニット) |
