［ 1 ］コンパクトなマガジン駆動ユニット

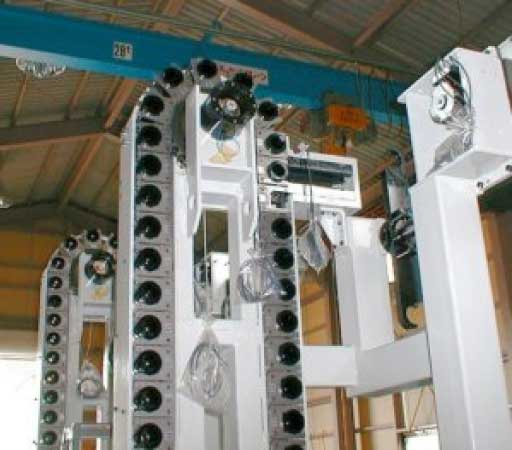

必要な機能を満たし、かつスペース効率の高い設計を行なうことは機械設計に求められる重要な要素です。構成するユニットの省スペース化の一例として、チェーンタイプATC装置のマガジン旋回用油圧式駆動ユニットをご紹介します。ここでは設計変更の時系列とあわせてご紹介します。
マガジン旋回用油圧式駆動ユニット
初期｜個別配置
油圧モータ・減速機・位置決めシリンダ＆ノッチ編板・油圧2速回路・センサー類などを各ユニットを単独に配置するため占有スペースが大きく、設計自由度が小さいことが難点でした。
［ 3 ］サーボモータによるマガジン駆動
長 所
１）位置設定容易（微速送りが可能で芯出しが容易）
短 所
１）減速機が高価（低バックラッシュ仕様で且つモータの高回転域使用のため高減速比要）
